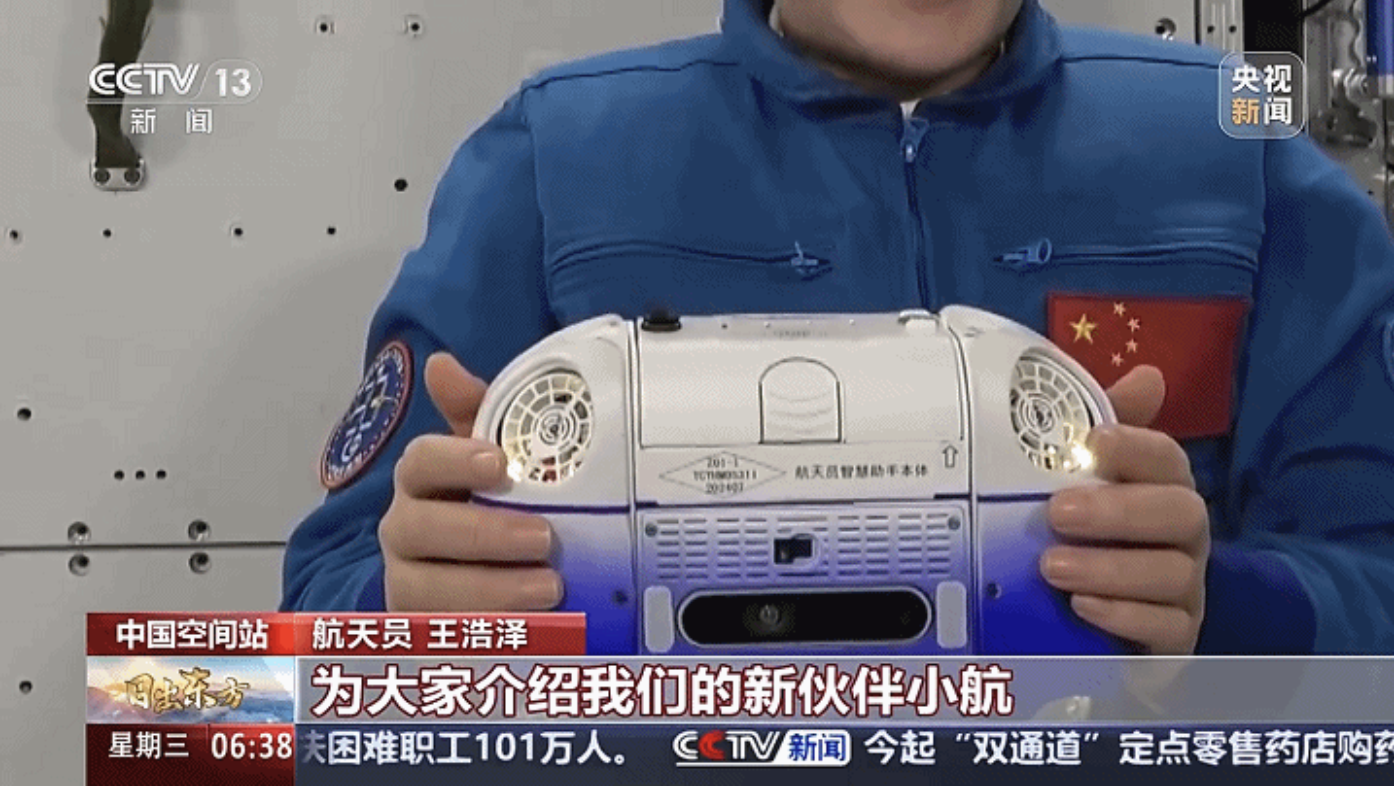

昨天是2025年的第一天，神舟十九號航天員乘組從空間站中發回了節日祝福。網友們紛紛表示中國空間站科幻化了，被航天員王浩澤的新伙伴——空間中智慧助手小航吸引了注意力。本篇，一起了解在國際空間站上工作的機器人吧！

國際空間站的投入使用，給國際空間站操作機器人的研制提供了廣闊的空間。各種機械臂、自動拍攝機器人、自動衛星測試平臺應運而生。

△國際空間站是迄今最大的空間設施

ROTEX項目

1993年德國航天局的ROTEX項目是德國太空自動化和機器人技術的起點。其實ROTEX在1988年就發起了，1993年作為“太空實驗室D2”任務的一部分，隨哥倫比亞號航天飛機升空。

項目核心是一個小型六軸機械臂，安裝了復雜的多傳感器夾持器，主要試驗?zāi)繕?biāo)是盡量實現基于傳感器的自主操作，但是也充分考慮地面遠程遙控技術。具體傳感器包括兩套六軸扭矩傳感器（基于應變計和光學傳感器）、用于抓握力控制的觸覺陣列。由9個激光測距儀組成的陣列。此外，有一對微型立體攝像頭從夾持器內向外拍攝立體圖像，用一對固定的攝像頭拍攝機器人工作區域的立體圖像。

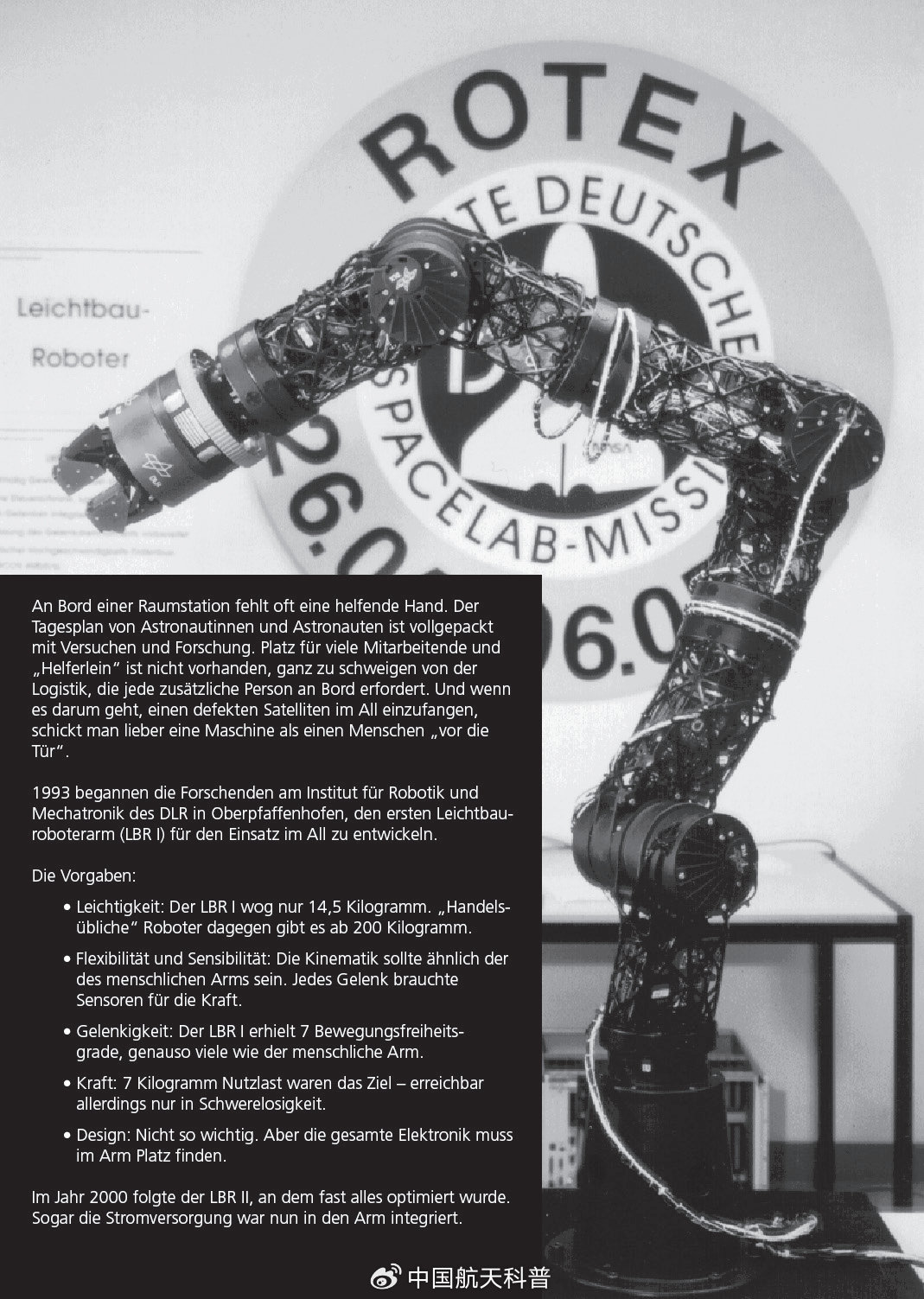

△ROTEX 項目的機械臂

具體任務有3項：組裝機械網架結構、使用夾持器連接/斷開軌道可更換單元（ORU）、抓住漂浮的物體。飛行驗證表明，ROTEX項目的機械臂可以根據地面預編程來自動運行，也可以由航天飛機乘員遙控操作，或者地面遙控操作，還可以在地面重新編程后上傳刷新。

羅克維斯（ROKVISS）

羅克維斯是德國研制的國際空間站外兩自由度操縱硬件測試臺。這是一種結構奇怪的有趣機器人，它并不是用來執行機械臂任務的，而是用來測試一些關鍵技術和器件，未來執行更加緊密復雜的太空活動。ROKVISS的意思是國際空間站上的機器人科學組件驗證，用于測試遠程呈現控制概念及其關節電子設備的可靠性。其目的是在未來制造可以在空間站甚至更遠的軌道上工作的機器人。

羅克維斯于2005年1月26日安裝，航天員們在6個小時的艙外活動期間，先把一個通用平臺連接到俄羅斯星辰號服務艙的外壁上，然后把它裝在上面。

羅克維斯的主要部分是一個兩關節的機械臂，手臂尖端由一根金屬“手指”、一個立體攝像機和一個單聲道攝像機組成。通用平臺裝有用于配電和圖像處理的電子設備盒，還有一個外觀奇異的金屬構件，上面切開了幾個孔洞，里面還有一根彈簧，掛著一個鉤子。這是用于動態機器人運動實驗和確定關節參數的特殊器材。機器人關節和相機由國際空間站內的中央實驗計算機控制。

機械臂可以在兩種不同的模式下運行。自動模式用于地面和航天員都不干預的場景。實驗由國際空間站上的實驗計算機控制，數據保存下來，日后評估。還有一個遙控操作模式，在設想的衛星維護和維修工作中，還是需要人類操作員直接參與到控制回路的，因為此類任務具有不可預見性，很難在地面上預先設定程序?？紤]到國際空間站距離地面比較近，而且測控覆蓋比較充分，因此地面操作員可以全天時操作。當然，德國操作員更傾向于在空間站飛越德國南部魏爾海姆的時候，用德國航天局自己的天線直接控制，沒有明顯時間延遲。這樣，在地球上操作機械臂的科學家?guī)缀蹩梢詫崟r接收到有關機械臂動作的視覺和感官反饋。

測試中，地面操作員通過力反饋，可以直觀感受到機器人在太空環境中的特殊受力情況。工程師們還測試了它在運動過程中吸收能量的情況，以及軸承和齒輪在太空中長時間運行時的摩擦表現。攝像機記錄了測試過程，并將視頻實時傳輸?shù)娇刂剖?，讓科學家對實驗的狀態和功能有一個真實的印象。

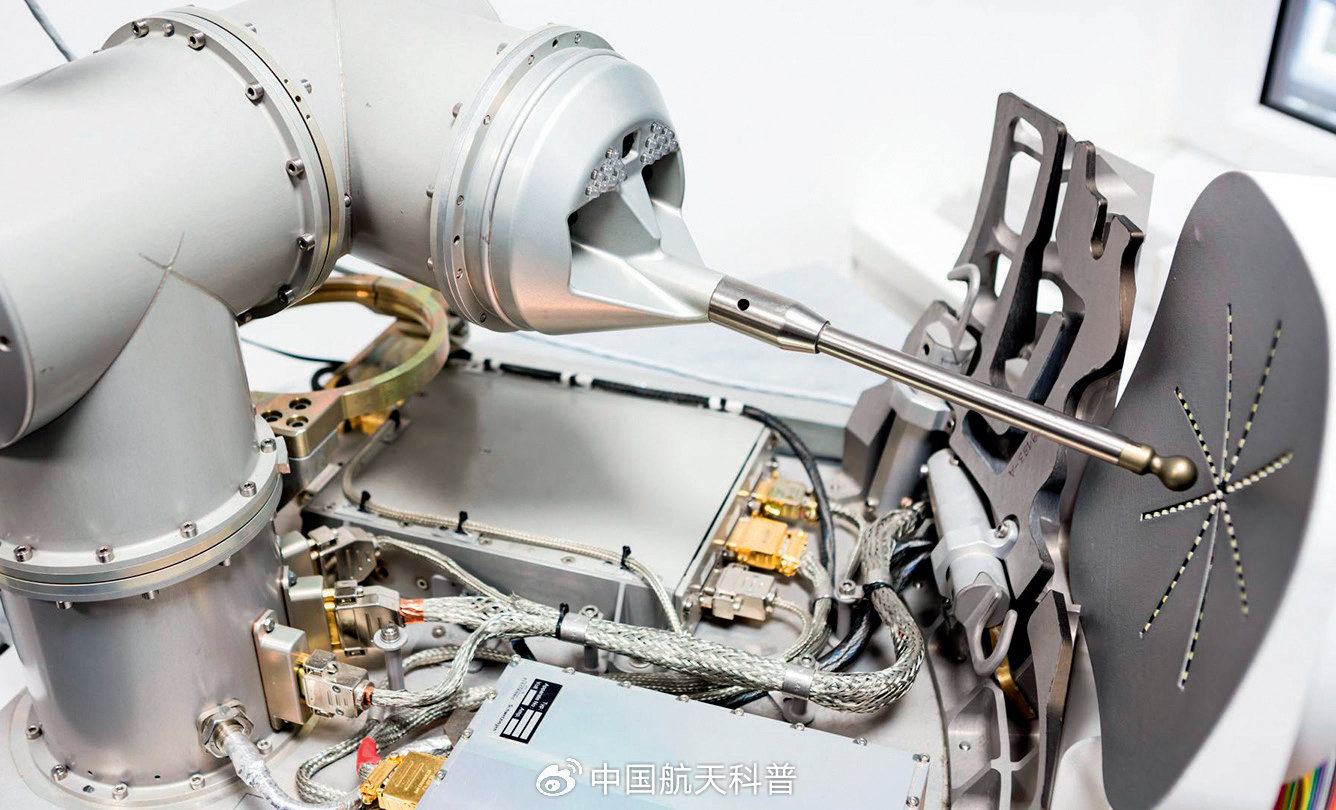

△德國羅克維斯機器人地面實驗中

太空輻射對羅克維斯是一個重大挑戰，因為頻繁的離子轟擊可能會損壞電子元件。為了防止電子設備被破壞，控制模塊中集成了一項功能，一旦發生短路，就自動關閉電源并消除存儲的能量。由于極端的溫度波動，機器人關節必須承受零下20攝氏度到零上60攝氏度之間的考驗。

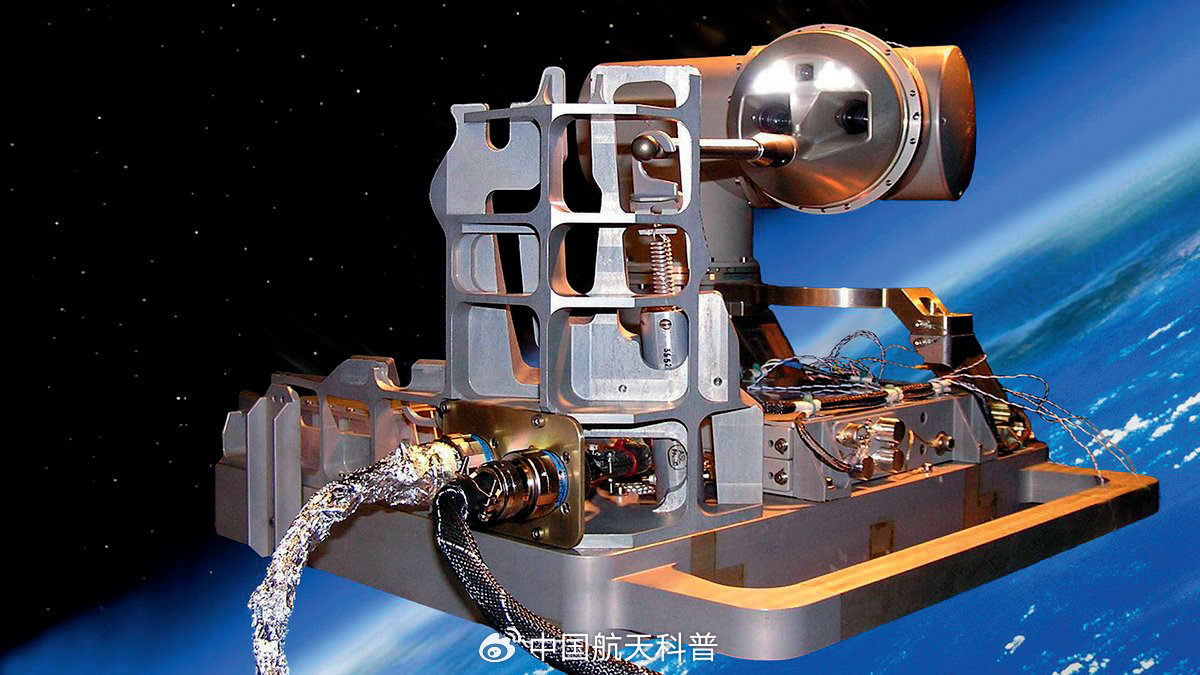

△德國羅克維斯機器人在軌試驗情況

這項試驗的主要目的，是開發未來的輕型機器人，能夠?qū)嵤└訌?fù)雜的維修或者組裝工作，而且可以由操作員在地面上直接操作。

ROKVISS實驗的費用為1150萬歐元，其中包括350萬歐元用于國際空間站的發射、組裝和運行。

SPHERES

SPHERES是國際空間站上的內部微衛星測試臺。它的全名是“同步位置保持、接合和重新定向?qū)嶒炐l(wèi)星”，也是“太空蜜蜂”的前身。它是由麻省理工學院空間系統實驗室為美國宇航局和美國軍方開發的，用作開發計量、編隊飛行、交會、對接和自主算法的低風險、可擴展測試平臺。

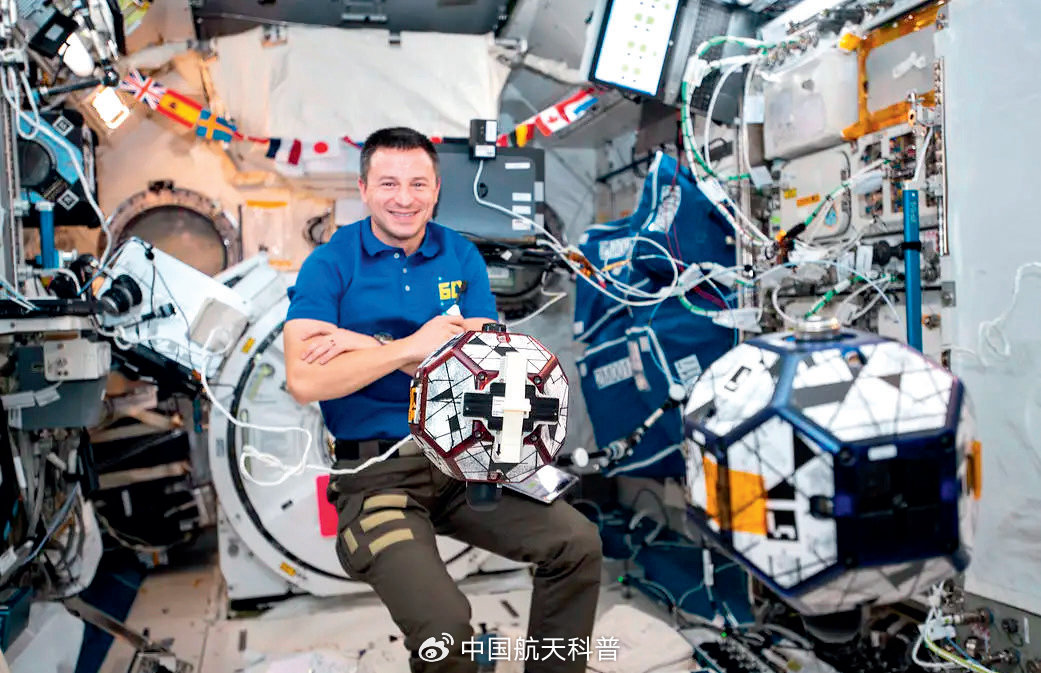

△SPHERES 在空間站內部實驗中

SPHERES的最初開發始于1999年。大衛·米勒教授向?qū)W生提出挑戰，要求他們開發一種類似于電影《星球大戰：新希望》和《星球大戰：克隆人的進攻》中的戰斗訓練遙控器，提出了艙內衛星的概念。

在最初的開發之后，SPHERES計劃由麻省理工學院的空間系統實驗室接管，建造了6顆飛行準備衛星，其中3顆被放入國際空間站。它們可以在國際空間站和地面實驗室中使用，但沒有在真正太空中飛行的能力。

每顆SPHERES衛星都類似于一個18邊形的多面體。衛星的鋁結構被封閉在一個半透明的塑料外殼中。外殼呈紅色、藍色、橙色或黑色，有助于識別。國際空間站的3顆衛星分別是紅色、藍色和橙色。每個單元的最大直徑為22.9厘米，包括消耗品在內的質量為4.16千克。衛星可以使用916.5MHz、16kbit/s的無線電鏈路相互通信，與控制站（筆記本電腦）的通信使用868.35MHz、16kbit/s無線電鏈路完成。

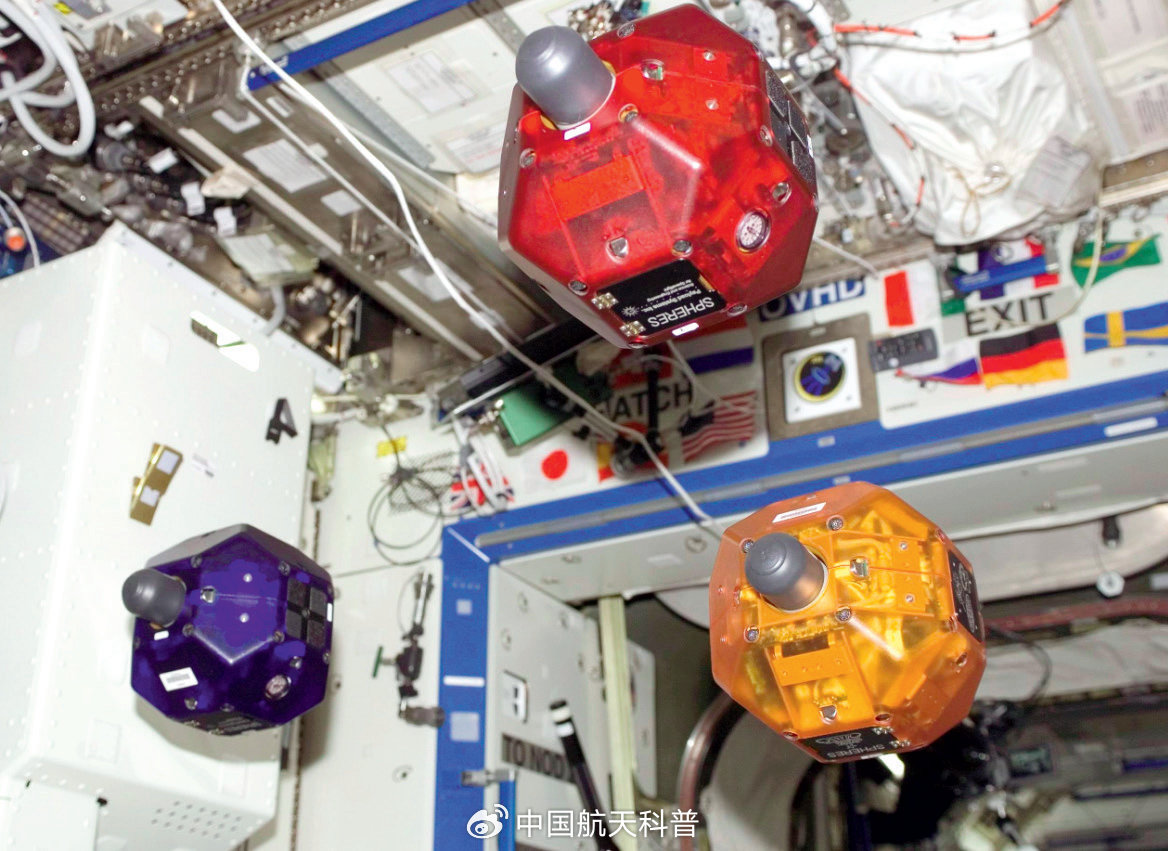

△SPHERES 衛星在艙內

SPHERES衛星通過使用23個超聲波接收器（MurataMA40S4R）和5個外部超聲波參考信標來確定其位置和姿態，輔以加速度計（3x霍尼韋爾QA-750單軸加速度計）和陀螺儀（3xSystronDonnerQRS14單軸速率陀螺儀）的數據。

SPHERES衛星使用兩個不可充電的12v電池組供電，虧電需要更換。這在后續型號中得到了改進。SPHERES衛星使用12個二氧化碳冷氣推進器實施機動和姿態控制。液態二氧化碳儲存在一個小型容器中。衛星的最大線加速度為0.17m/s2，精度為0.5厘米。最大角加速度為3.5rad/s2，精度為2.5度。但是在艙內噴射二氧化碳并不理想，“太空蜜蜂”等后續型號也做了改進。

“太空蜜蜂”

“太空蜜蜂”系統由3個立方體形狀的機器人、軟件和一個用于充電的擴展塢組成，機器人的形狀是12.5英寸（31.75厘米）邊長的立方體，可以自主返回為電池充電?！疤彰鄯洹比〈薙PHERES，擔當空間站的機器人測試設施。機器人使用電風扇作為推進系統，不再排放二氧化碳，使它們能夠在空間站的微重力環境中自由飛行。攝像頭和傳感器幫助它們“看到”和導航周圍環境?！疤彰鄯洹边€攜帶有一個棲息臂，使它們能夠抓住扶手靜止不動，以節省能源或抓取和握住物品。

任務科學家可以使用“太空蜜蜂”進行研究，這將有助于為未來的任務開發硬件和軟件技術。由于機器人是模塊化的，可以升級，該系統為研究人員和科學家提供了在空間站內進行各種實驗的能力。這樣的機器人還有可能成為未來航天器的“看護人”，在航天員離開時監控和保持系統平穩運行。

2018年11月17日，“太空蜜蜂”的支持設施搭乘CRS-10商業補給任務進入國際空間站，并于2019年2月15日安裝在空間站的日本實驗艙中。

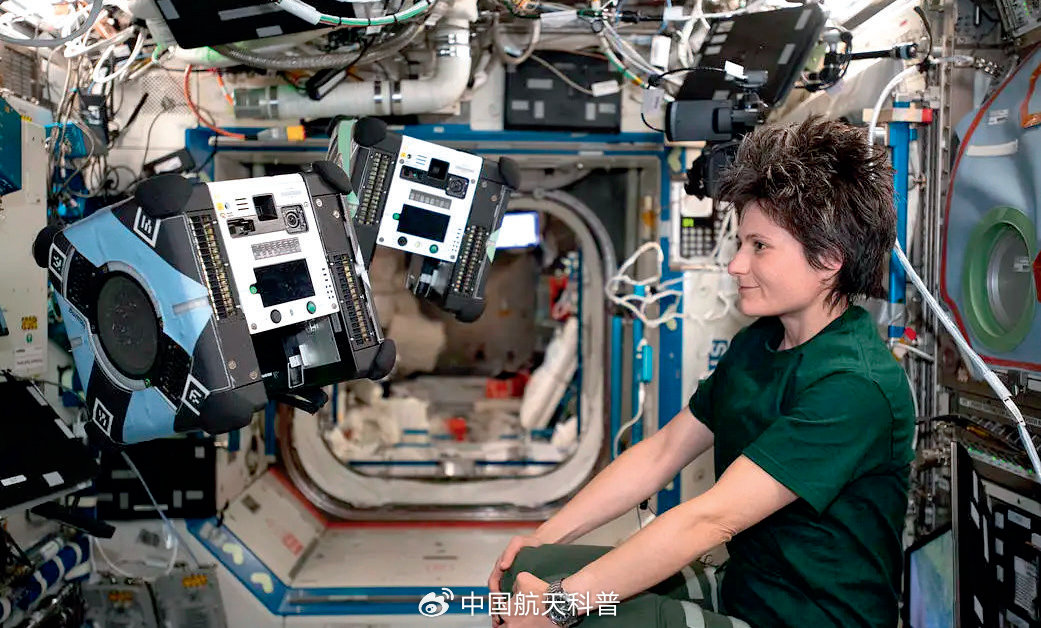

△試驗中的“太空蜜蜂”

2019年4月17日，“太空蜜蜂”的前兩個機器人“笨拙”（Bumble）和“蜜”（Honey）搭乘CRS-11任務上天。

2019年7月25日，第三個自由飛行機器人“蜂后”（Queen）和3個棲息臂搭乘太空探索技術公司的第18次商業補給服務任務（CRS-18）進入國際空間站。

“太空蜜蜂”的主要工作之一，是在艙內攝影。但除此之外，它還有另一項科研任務，這項任務對艙外的技術發展有很重要的意義。

美國宇航局曾經實施過一項名為自主機動相對操作（ROAM）的實驗，主要是演示了機器人衛星與太空碎片交會的過程。多數空間碎片是“死衛星”，有些可以修復，有些需要送入大氣層銷毀。但是這些衛星多數在翻滾當中，機器人衛星靠近它們實施捕捉，有很大的風險。所以，美國宇航局試圖通過ROAM實驗，讓“太空蜜蜂”在艙內模擬失控衛星的翻滾，并且進行觀察和認知，規劃交會和捕捉的算法。

ROAM計劃的主旨是先用一顆捕捉衛星接近翻滾衛星，建立坐標系，然后用三維（3D）飛行時間相機，采用視覺估計算法，對目標的旋轉狀態、旋轉慣性參數和伴隨的協方差進行遠程估計。利用對潛在目標翻滾類型的離線模擬，生成使用估計數據在軌解析的查找表。這種基于非線性規劃的算法考慮了已知的目標幾何形狀和重要的實際約束，如視野要求，在目標的旋轉框架中生成運動計劃。同時，利用不確定度表征方法傳遞目標翻滾中的不確定度，這樣，就能在慣性系中為參考軌跡提供擾動邊界。最后，將該不確定性邊界提供給魯棒管模型預測控制器，為系統平移跟蹤參考軌跡的能力提供保證。

ROAM實驗需要一到兩名航天員監督“太空蜜蜂”的設置，一名地面操作員控制兩個太空蜜蜂機器人。航天員先把“太空蜜蜂”設置在初始方向上，而地面控制員則進行最終定位和命令測試以開始執行。使用機器人操作系統（ROS）在兩個“太空蜜蜂”上收集數據，之后手動傳回地面。此外，地面操作員和研究人員觀察實驗的實時視頻流，以衡量測試進度，并查看“太空蜜蜂”地面站提供的實時信息。

“太空蜜蜂”系統的目的也是把航天員的時間從簡單勞動中解放出來，讓他們更多地專注于只有人類才能做的事情?！疤彰鄯洹笨梢宰灾鞴ぷ鳎部梢杂珊教靻T、地面控制人員或地面研究人員遠程控制，可以用來盤點物資、記錄艙內實驗、甚至可以幫助搬運貨物?！疤彰鄯洹毕到y(tǒng)還可以作為研究平臺，進行裝備和編程，在微重力下進行實驗，為后續太空機器人研制積累經驗和數據。

日本的“內部球”

航天員在空間站里不僅僅要做實驗、維護設施，還需要攝影攝像，把空間站的運行情況記錄下來。這些影像本身就具有很高的科學價值，并且可以作為科普素材。但是，占用一名航天員的寶貴時間去照相，似乎太浪費了，畢竟維持一個人在軌的成本是非常高的。于是，美國宇航局先后啟動了兩代艙內機器人的研制和飛行，包括前文中說的SPHERES和正在空間站內飛行的“太空蜜蜂”。

除了美國，日本也對艙內機器人很感興趣。比如說，現在國際空間站上有一個叫做“JEM內部球相機2”的機器人，簡稱“內部球”，也叫做自由浮動遙控全景相機。它是日本宇宙航空研究開發機構在2017年首次發射到空間站的。它的功能是用相機自主拍攝研究活動的視頻和照片，節省航天員的時間，今后還可以用在其他任務的測試上。

“內部球”真的就是個球，它自由漂浮在空間站的零重力下，在地面人員或者航天員控制之下飛來飛去，拍攝內部照片?！皟?nèi)部球”重量只有1千克，直徑只有15厘米。那么，它是如何控制自己位置和姿態的呢？其實和地球上的無人機差不多。在“內部球”里，裝了3臺反作用飛輪和12個螺旋槳推進器。這樣就能夠在微重力環境下飛行、懸停和改變姿態了，而且比地球上的無人機更省電?！皟?nèi)部球”的主要部件和外殼都是用3D打印制造的。模擬的兩只“眼睛”安裝在球的外部。外殼上還有燈光顯示當前工作狀態，比如正在錄制，等等。它的充電方式也和各種消費電子產品一樣，通過USB接口進行。

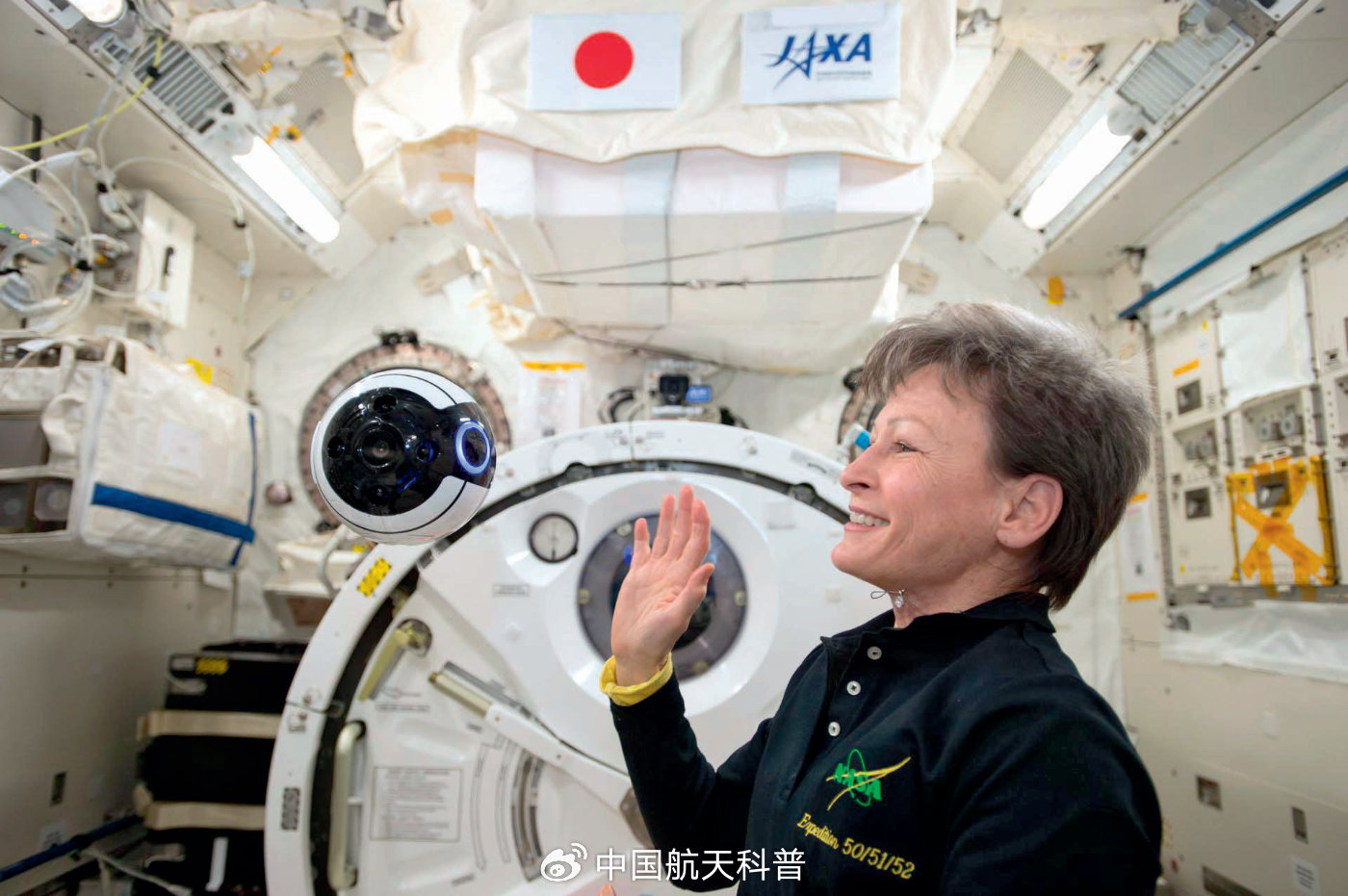

△航天員與“內部球”互動

日本宇宙航空研究開發機構還研制和發射了“內部球”2，增加了一些擴展槽，能夠?qū)崿F(xiàn)更復雜的功能。

根據日本宇宙航空研究開發機構的說法，用來拍攝影像的時間占到了空間站乘組日常工作時間的10%左右，這真的不是個小數字。所以，如果能通過“內部球”的研究和實操，由地面人員遙控接管拍攝活動，就能把航天員的時間節省出來了。這樣的技術不僅僅可以用在國際空間站上，以后還能用在月球和深空探索任務中。不過低軌道上的空間站與地面之間的通信時延比較小，遙控相對容易，到了月球、小行星或者火星，時間延遲就會大幅度上升，地面人員怎么控制攝照設備，還有更多的技術問題需要解決。
